Mecanizado CNC Es un proceso versátil cuyas operaciones varían según los requisitos específicos. Los diseños sencillos pueden lograrse mediante una sola operación, como el fresado. Sin embargo, los diseños más complejos suelen requerir una mayor variedad de operaciones.
A continuación se muestran algunos equipos de mecanizado CNC clave ampliamente utilizados en la industria.
El fresado CNC es un proceso de mecanizado altamente preciso y versátil que se utiliza para eliminar material de un bloque sólido y crear una forma o diseño específico. Implica el uso de un sistema CNC para manipular una herramienta de corte multipunto, generalmente una fresa, con extrema precisión. Durante este proceso, la pieza se fija firmemente sobre una mesa y la fresa gira a alta velocidad para desbastar sistemáticamente el material. Este método es particularmente eficaz para generar superficies planas, pero sus posibilidades van mucho más allá de las formas simples.
Una de las características clave de las fresadoras CNC es su capacidad para realizar cortes intermitentes con múltiples pasos de máquina, lo que permite la creación eficiente de geometrías complejas. La tecnología ha evolucionado para incluir fresadoras de 3, 4 y 5 ejes:
El torneado CNC es un proceso de mecanizado altamente eficiente que se utiliza principalmente para dar forma a piezas cilíndricas, aunque también puede procesar materias primas cuadradas o hexagonales. En esencia, el torneado CNC implica el uso de un torno controlado por computadora que gira la pieza contra diversas herramientas de corte. Estas herramientas recortan y dan forma al material hasta obtener la forma cilíndrica deseada.
La singularidad del torno reside en su versatilidad y precisión, controladas por diferentes husillos y capacidades de velocidad. Este proceso puede realizarse tanto en configuraciones verticales como horizontales, cada una adaptada a tipos específicos de piezas y requisitos de mecanizado.
Hay dos tipos principales de máquinas:
El taladrado es un importante proceso de fabricación que crea orificios roscados de diferentes tamaños en una pieza de trabajo. El proceso está completamente automatizado gracias a la intervención de una computadora que controla con precisión el movimiento y la velocidad de la broca.
El taladrado CNC es bastante común en muchas industrias, como la fabricación de placas de circuito impreso, piezas metálicas y plásticos. El proceso ofrece varias ventajas sobre el taladrado manual tradicional, como mayor precisión, repetibilidad y eficiencia.
Las operaciones básicas de las fresadoras CNC son similares a las de las fresadoras. Las fresadoras suelen trabajar con materiales más blandos, como la madera, mientras que el fresado es común para metales más duros. Al igual que cualquier operación CNC, las fresadoras también ofrecen excelente consistencia, eficiencia y precisión.
Durante el proceso de fresado, la pieza permanece completamente estacionaria mientras el husillo se mueve en diferentes direcciones. Dado que el proceso de fresado se realiza para materiales más blandos, la velocidad de rotación general del husillo puede ser bastante baja. Existen numerosas máquinas fresadoras CNC, incluyendo fresadoras de sobremesa, fresadoras de pórtico y fresadoras de pórtico móvil. La elección de la máquina y la herramienta de corte dependerá de los requisitos específicos de la pieza y del producto final deseado.
Una máquina de descarga eléctrica (EDM) es un proceso de fabricación que utiliza descargas de chispas eléctricas para erosionar el material y producir formas y geometrías complejas.
El proceso funciona creando una chispa entre un electrodo y la pieza de trabajo. Los operarios sumergen la pieza en un fluido dieléctrico, lo que aísla la energía eléctrica y permite un control preciso de la chispa. La descarga de la chispa vaporiza la pieza y elimina el material sobrante para obtener la forma deseada.
Existen dos tipos principales de electroerosión: la electroerosión por penetración y la electroerosión por hilo. La electroerosión por penetración utiliza un electrodo consumible para generar la chispa. Por el contrario, la electroerosión por hilo utiliza un hilo delgado que se mueve de un lado a otro para generar la chispa.
El corte por plasma CNC es un proceso de fabricación dinámico ampliamente utilizado en entornos industriales a gran escala, reconocido por su capacidad para realizar cortes precisos y de alta velocidad en materiales conductores de electricidad como acero, acero inoxidable, aluminio, latón y cobre. Este método utiliza un soplete de plasma que crea un potente arco de plasma entre un electrodo y la pieza de trabajo, fundiendo y vaporizando eficazmente el material en el punto de contacto. Un componente crucial de este proceso es la corriente de gas a alta presión, como aire o nitrógeno, que expulsa el material fundido del área de corte, lo que resulta en un borde limpio y preciso con mínima deformación o decoloración.
Esta técnica destaca por su versatilidad, ya que permite cortar con precisión materiales tanto delgados como gruesos, lo que amplía sus aplicaciones industriales. Además, el corte por plasma es rentable y ofrece menores costos operativos en comparación con otros métodos. Su combinación de velocidad, precisión y asequibilidad lo convierte en una herramienta esencial en la fabricación moderna, especialmente en industrias donde la eficiencia y la precisión son cruciales.

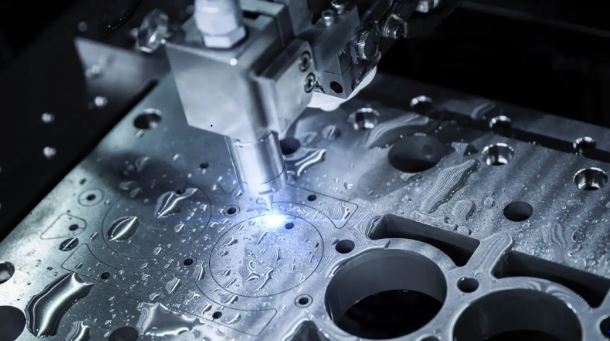

El corte láser CNC, un elemento básico en la fabricación industrial, es reconocido por su precisión y velocidad. Emplea láseres avanzados, como los de CO₂, Nd y Nd:YAG, para vaporizar eficazmente los materiales, garantizando cortes limpios y precisos. Esta tecnología es lo suficientemente versátil como para manejar una amplia gama de materiales, lo que contribuye a su uso generalizado en diversas industrias.
La precisión de esta tecnología no se limita a operaciones individuales; destaca por su repetibilidad, esencial para la producción en masa. Esta precisión constante es especialmente beneficiosa en sectores como el aeroespacial y el automotriz, donde la exactitud es crucial. El corte láser CNC también es conocido por su eficiencia, que se traduce en un mínimo desperdicio de material y una precisión superior. Además, el proceso simplifica la sujeción de la pieza y reduce la contaminación, mejorando así la productividad general. Gracias a su capacidad para crear cortes con gran detalle y mantener tolerancias estrictas, se erige como una herramienta indispensable en la fabricación contemporánea.
Las capacidades de las máquinas CNC varían considerablemente, debido a su complejidad y costo. Algunas máquinas son versátiles y realizan diversas operaciones, mientras que otras están especializadas en tareas específicas. A continuación, se presentan los tipos más comunes de máquinas CNC en la industria:
Fresadoras: Realizan la eliminación compleja de material mediante diversas herramientas, como tornos y máquinas de chorro de agua. Operando en múltiples ejes (horizontal, vertical y angular), estas máquinas realizan fresados detallados de madera, metal y plástico, mejorando la eficiencia al minimizar el reposicionamiento del material.
Los procesos de torneado implican sujetar el material en un mecanismo giratorio, generalmente un torno. A medida que el material gira, una herramienta CNC retira pequeñas cantidades para lograr las formas deseadas, creando así componentes cilíndricos y cónicos con precisión y consistencia.
Diseñadas para la precisión, las fresadoras CNC cortan y dan forma a materiales como madera, plástico y metal, proporcionando diseños 3D complejos para industrias que exigen patrones detallados y alta precisión.
Las rectificadoras CNC producen acabados superficiales superiores con muelas abrasivas. Este proceso sustractivo logra una precisión notable, reduciendo las imperfecciones superficiales a tolerancias de hasta 0,1 milímetros, lo que lo convierte en la opción preferida para el tratamiento de superficies de alta calidad.
Los métodos de corte avanzados incluyen la electroerosión por penetración y la electroerosión por hilo. La electroerosión por penetración utiliza erosión térmica controlada con electrodos en un fluido dieléctrico, mientras que la electroerosión por hilo emplea electrodos de hilo fino para cortes intrincados y detallados.
Utilizando plasma de alta temperatura, estas máquinas cortan eficientemente materiales conductores como acero y aluminio, ofreciendo resultados rápidos y precisos para proyectos de metalurgia industrial.
Los rayos láser enfocados permiten realizar cortes y grabados limpios e intrincados en metales, plásticos y vidrio, lo que los hace perfectos para aplicaciones en la industria aeroespacial, la joyería y la electrónica.
El mecanizado CNC es conocido por su precisión y versatilidad, guiado por parámetros definidos durante la generación del código G. En RapidDirect, nuestros sistemas de fresado CNC pueden procesar piezas con dimensiones de hasta 4000 x 1500 x 600 mm (157″ x 59″ x 24″), ofreciendo un área de construcción significativamente mayor que la de las impresoras 3D. Para el torneado CNC, estamos equipados para mecanizar piezas con diámetros de hasta 200 mm (7,9″), adaptándonos a una amplia gama de tamaños de componentes. Nuestras máquinas CNC son capaces de lograr una precisión excepcional con tolerancias tan estrechas como ±0,001 pulgadas (±0,025 mm), que es menos de la mitad del diámetro de un cabello humano promedio. Keso está equipado para satisfacer sus necesidades con un plazo de entrega típico de 5 días hábiles y entrega en 1 día para piezas más sencillas. Nos comprometemos a ofrecer precisión y eficiencia.
A continuación se muestra una breve lista de materiales CNC comunes:
A continuación se muestra una lista de acabados de superficie CNC comunes:
Los procesos de mecanizado, conocidos por su precisión en la fabricación de piezas CNC, se utilizan en diversas aplicaciones en numerosos campos. Las industrias que más se benefician de las capacidades del mecanizado CNC incluyen:
| Industria | Aplicaciones |
| Aeroespacial | Municiones y otros artículos similares. |
| Automotor | Piezas de motor, componentes de transmisión y componentes de suspensión. |
| Dispositivos médicos | Implantes, prótesis e instrumental quirúrgico. |
| Productos de consumo | Electrónica, juguetes y artículos domésticos comunes. |
| Maquinaria y equipo | Bombas, válvulas y engranajes. |
| Prototipado e I+D | Producir prototipos y piezas de prueba para fines de investigación y desarrollo. |
| Producción de joyas | Las joyas intrincadas requieren precisión y repetibilidad. |
| Moldes y matrices | Los moldes y matrices son necesarios para producir productos de plástico y metal. |
A continuación se muestran las principales ventajas y desventajas que ofrece el mecanizado CNC:
| Ventajas | Desventajas |
| Permite un control preciso de la herramienta de corte, dando como resultado piezas con tolerancias estrictas y excelente repetibilidad. | Las máquinas CNC son bastante caras. Además, existen muchos tipos y la mayoría de sus operaciones no son intercambiables. Por lo tanto, las necesidades de capital son considerables para las pequeñas y medianas empresas. |
| Puede operar a altas velocidades, lo que permite una producción más rápida de piezas. | Se necesitan operadores capacitados: A diferencia de las máquinas tradicionales, los operadores de CNC requieren una capacitación significativa antes de poder empezar a trabajar. Esto significa que son más solicitados y tienen mayores exigencias salariales. |
| Garantiza una calidad constante, lo que es excelente para un producto de consumo o una producción de gran volumen. | Si bien son eficientes, algunas operaciones CNC pueden desperdiciar más material que el proceso manual. Sin embargo, la precisión, repetibilidad y eficiencia que ofrecen pueden compensar esta desventaja en muchos casos. |
| Ofrece la flexibilidad de crear una amplia gama de piezas, desde diseños simples hasta complejos, con una programación efectiva y el enfoque de mecanizado adecuado. | |
| Garantiza una calidad constante, lo que es excelente para el consumo o para una producción de gran volumen. | |
| Es rentable para grandes series de producción, aprovechando las economías de escala para reducir el costo por pieza y satisfaciendo las demandas de la industria en cuanto a eficiencia y asequibilidad. | |
| Ofrece mayor seguridad en comparación con los métodos manuales, ya que los operadores controlan las máquinas de forma remota, lo que reduce la exposición a peligros como fragmentos, calor y otras amenazas. | |
| Dado que la mayoría de los procesos son automáticos, están optimizados para funcionar de forma constante sin intervención alguna, lo que reduce los requisitos generales de mantenimiento. |
Al diseñar piezas mecanizadas CNC con geometrías complejas, comprender las limitaciones del proceso de mecanizado es crucial para lograr los resultados deseados. A diferencia de la impresión 3D, donde se pueden producir formas intrincadas sin aumentos significativos de costos, el mecanizado CNC se encarece a medida que aumenta la complejidad de la pieza debido a los pasos adicionales de configuración y procesamiento. Las principales limitaciones se derivan de la geometría de las herramientas de corte, que suelen ser cilíndricas y están limitadas por su longitud de corte, lo que dificulta lograr esquinas internas afiladas.
Otro factor clave es la accesibilidad de las herramientas. Mientras que las máquinas de 3 ejes solo pueden trabajar en características accesibles directamente desde arriba, los sistemas de 5 ejes ofrecen mayor flexibilidad al permitir que la herramienta y la pieza se muevan en múltiples ángulos. Esta capacidad permite mecanizar áreas que de otro modo serían inaccesibles en sistemas de 3 ejes. Además, las piezas con paredes delgadas representan un desafío, ya que son susceptibles a las vibraciones y pueden romperse bajo las fuerzas del mecanizado.
Tener en cuenta estas limitaciones al diseñar para el mecanizado CNC garantiza que las piezas sean fabricables y de alta calidad.
