Principales diferencias y aplicaciones en el mecanizado

Si le pides a tres maquinistas que te expliquen la diferencia entre plantillas y dispositivos de fijación, probablemente obtendrás tres respuestas distintas. Es una de esas cosas que se confunden constantemente, sobre todo por parte de quienes no están trabajando directamente con la máquina.

Pero al planificar la configuración, esa distinción se vuelve crucial. La forma en que se sujeta una pieza lo cambia todo: la alineación, la repetibilidad y la rapidez con la que se puede cargar la siguiente. Para un prototipo único, no es tan importante. ¿Pero para una producción de mil piezas? Es fundamental.

La principal diferencia entre una plantilla y un dispositivo de sujeción en el mecanizado radica en cómo controlan la herramienta y sujetan la pieza. Una plantilla guía la herramienta de corte para una colocación precisa del orificio, mientras que un dispositivo de sujeción simplemente mantiene la pieza fija para operaciones CNC o automatizadas. Esta tabla resume las principales diferencias de un vistazo.

Las plantillas y los dispositivos de sujeción están diseñados para eliminar la variabilidad de posicionamiento. Los operarios no deben posicionar manualmente cada pieza. La configuración predeterminada debe determinar con precisión la posición de la pieza y cómo la herramienta la golpea. Una vez ajustado, la máquina repite el proceso automáticamente, sin necesidad de intervención humana.

Muchas tiendas todavía construyen sus propios accesorios desde cero, aunque este enfoque es cada vez menos común. La mayor parte del trabajo de producción se está trasladando a socios especializados que ya tienen las configuraciones ajustadas. Las empresas básicamente fusionan losMecanizado CNCGracias al diseño de la fijación, puede pasar directamente de un archivo CAD a una pieza terminada sin tener que invertir tres semanas solo en la fabricación de las herramientas.

¿Qué son las plantillas y los dispositivos de fijación?

Antes de analizar las aplicaciones, conviene comprender qué son realmente las plantillas y los dispositivos de fijación. Entonces, ¿qué son las plantillas y los dispositivos de fijación?

Una plantilla posiciona la pieza de trabajo y guía la herramienta de corte.

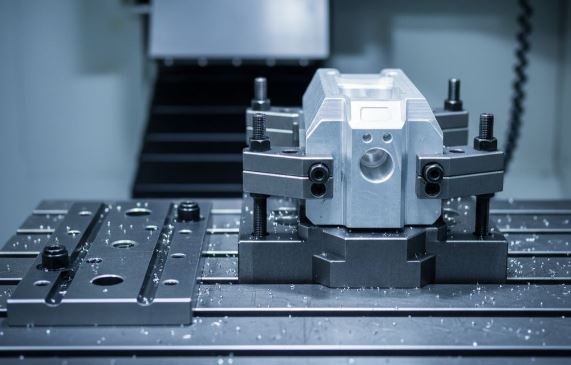

Un dispositivo de sujeción mantiene la pieza de trabajo en su lugar mientras la máquina herramienta controla la trayectoria de corte.

Esa es la diferencia fundamental.

Las plantillas se utilizan habitualmente en operaciones de perforación, donde los casquillos guía controlan con precisión el punto de entrada de la broca en la pieza. Los dispositivos de fijación son más comunes en el mecanizado CNC, donde el programa determina el movimiento de la herramienta y el dispositivo simplemente mantiene la pieza rígida y en la posición correcta.

¿Para qué se utilizan las plantillas y los dispositivos de fijación en la fabricación?

La mayoría de los problemas de mecanizado se reducen a la consistencia. Quizás puedas alinear una pieza correctamente a mano, pero si lo haces de la misma manera cincuenta o cien veces, es cuando empiezan a surgir problemas.

Las plantillas y los dispositivos de fijación eliminan esa incertidumbre.

Una vez diseñado el sistema de sujeción CNC, el operario coloca la pieza en la posición definida y ejecuta la operación. El propio sistema garantiza que la posición se mantenga constante.

Los verás utilizados en operaciones como:

● Perforación de patrones de agujeros repetitivos

● Fresado de la misma geometría en lotes de piezas

● Roscado de características

● Configuraciones de inspección donde las piezas deben estar en una orientación controlada.

En entornos de producción, esto ahorra tiempo, pero, lo que es más importante, mantiene el proceso predecible.

Ventajas de las plantillas y dispositivos de sujeción en el mecanizado

Al conocer la diferencia entre plantillas y dispositivos de fijación, facilitan enormemente el control de las operaciones de mecanizado.

Algunas de las ventajas prácticas incluyen:

● Posicionamiento uniforme de las piezas para una mayor precisión de mecanizado.

● Repetibilidad fiable en todas las series de producción.

● Carga y descarga más rápidas durante la producción por lotes

● Menor alineación manual para el operador

● Condiciones de corte más estables durante el mecanizado

● Se utiliza para taladrado, fresado, inspección y sujeción de piezas en producción en masa con precisión.

No son la parte más emocionante del mecanizado, pero determinan discretamente la fluidez con la que se desarrolla un trabajo.

Cómo elegir entre una plantilla y un dispositivo de fijación en la producción.

En un mundo ideal, la elección es sencilla. En un taller real, la elección depende de las máquinas y el volumen de producción. No deberías preguntarte: "¿Cuál es la definición teórica?", sino: "¿Qué hace que este trabajo sea más rápido?".

Cuando un jig tiene sentido

Las plantillas son la opción ideal cuando la precisión y la repetibilidad de los agujeros son prioritarias, especialmente en equipos manuales.

Si va a perforar cien placas con el mismo patrón de agujeros, no querrá que un operario tenga que localizar manualmente cada uno de ellos. Una plantilla soluciona este problema al forzar físicamente la broca a través de un casquillo endurecido. Úselas cuando:

● Estás ejecutando grandes lotes de patrones de agujeros idénticos.

● Las taladradoras manuales son su principal cuello de botella.

● Debes eliminar el operador "deriva" de la ecuación.

Cuando gana un encuentro

Los sistemas de sujeción son fundamentales en el mundo del mecanizado CNC. Una vez programada la trayectoria de la herramienta en el centro de mecanizado, no se necesita una guía física. La máquina ya sabe adónde va. Solo se necesita que la pieza permanezca en su sitio.

Ahí es donde entra en juego el accesorio. Está diseñado para:

● Fresado multieje, donde es imprescindible una sujeción robusta.

● Ciclos de alta velocidad donde es necesario cambiar piezas en segundos.

● Configuraciones automatizadas donde la máquina se encarga de la parte de "guía".

La zona gris: los híbridos y la era CNC

La línea que separaba a ambos solía ser muy marcada. Hoy en día, es un poco difusa.

Verás herramientas híbridas que posicionan una pieza como una plantilla, pero que aún conservan una placa de apoyo para una operación manual específica. Además, los sistemas CNC modernos han reducido la necesidad de plantillas de perforación tradicionales en muchas operaciones de mecanizado. Si el posicionamiento de la máquina es preciso, la función de guía de la plantilla ya está integrada en el software.
