Precisión en movimiento: el arte y la ciencia del mecanizado de engranajes CNC

Los engranajes son los héroes anónimos del mundo mecánico. Desde el intrincado mecanismo de un reloj de pulsera hasta la potente transmisión de una turbina eólica, estos... componentes dentados Son fundamentales para la transmisión de movimiento y fuerza. La demanda de engranajes más resistentes, silenciosos, eficientes y de mayor velocidad de producción ha impulsado la fabricación desde los métodos tradicionales hacia un proceso revolucionario: Mecanizado de engranajes CNC (control numérico por computadora).

Esta tecnología representa la cima de la fabricación de precisión, combinando software avanzado, maquinaria sofisticada y experiencia en ingeniería para crear engranajes de calidad excepcional.

¿Qué es el mecanizado de engranajes CNC?

El mecanizado de engranajes CNC es un proceso de fabricación sustractivo en el que un software informático preprogramado dicta el movimiento de las herramientas y la maquinaria de la fábrica. Implica el control automatizado de herramientas de mecanizado como... molinos, tornos, y especialmente máquinas de corte de engranajes dedicadas, como talladoras y perfiladoras, para producir dientes de engranajes con precisión a nivel de micras.

El proceso comienza con una pieza sólida de material, generalmente acero, aluminio, latón o plástico. Esta pieza se monta en una máquina CNC, que utiliza herramientas de corte para eliminar progresivamente el material, esculpiendo la geometría precisa de los dientes del engranaje según un plano digital (modelo CAD).

Procesos clave de fabricación de engranajes CNC

Se emplean varios procesos CNC especializados para crear diferentes tipos de engranajes:

1. Tallado de engranajes CNC: Este es el método más común para producir engranajes rectos y helicoidales. Una herramienta de corte llamada fresa madre (una herramienta cilíndrica con dientes helicoidales) gira sincronizada con la pieza bruta del engranaje. Los dientes de la fresa madre cortan gradualmente la pieza bruta, generando la forma del diente del engranaje. El CNC controla la velocidad de avance, la velocidad de rotación y la sincronización con una precisión increíble.

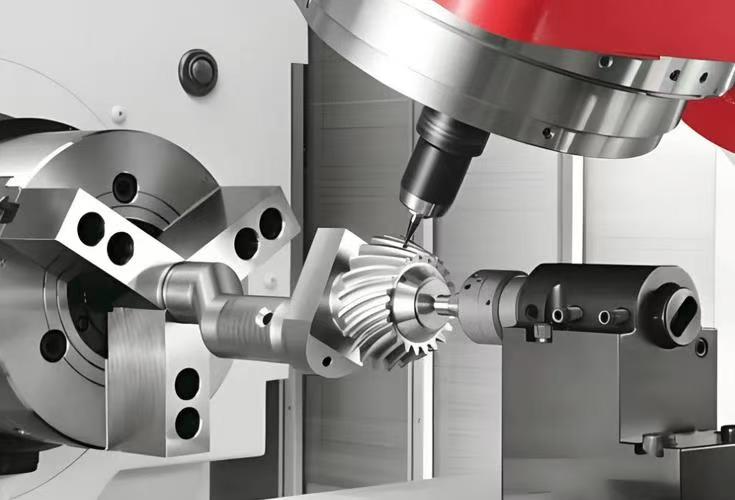

2. Fresado de engranajes CNC: Mediante una fresa rotatoria multidiente, este proceso permite crear una amplia variedad de engranajes, incluyendo engranajes cónicos y perfiles personalizados. Si bien no siempre es tan rápido como el tallado con fresa madre para grandes volúmenes, Fresado CNC Ofrece una enorme flexibilidad para prototipos, engranajes grandes o engranajes con formas de dientes únicas.

3. Conformado de engranajes CNC: Este proceso utiliza una herramienta de corte reciprocante que se asemeja a un engranaje. La fresa y la pieza en bruto giran juntas en un movimiento de engrane, "afilando" la forma del diente sobre la pieza en bruto. Es excelente para crear engranajes internos y engranajes muy cerca de hombros u otras obstrucciones.

4. Rectificado de engranajes CNCPara lograr los más altos niveles de precisión y acabado superficial, se utiliza el rectificado de engranajes como proceso de acabado. Se utiliza una muela abrasiva para eliminar pequeñas cantidades de material de un engranaje precortado. Este proceso endurece los engranajes, elimina las distorsiones del tratamiento térmico y logra superficies de rodadura más silenciosas y eficientes. Es esencial para la industria aeroespacial, automotriz y otras aplicaciones de alto rendimiento.

5. Afeitado y bruñido de engranajes CNC: son procesos de acabado que se utilizan para mejorar el acabado de la superficie y corregir pequeñas desviaciones en la geometría de los dientes después del tratamiento térmico, reduciendo aún más el ruido y aumentando la longevidad.

Las ventajas inigualables del mecanizado de engranajes CNC

El cambio al CNC ha transformado la fabricación de engranajes, ofreciendo beneficios que los métodos tradicionales no pueden igualar:

Precisión y exactitud excepcionales: Las máquinas CNC eliminan el error humano, produciendo engranajes con tolerancias micrométricas. Esto garantiza un engrane perfecto, una distribución óptima de la carga y un funcionamiento suave.

· Consistencia y repetibilidad superiores: una vez verificado un programa, una máquina CNC puede producir miles de engranajes idénticos, lote tras lote, lo que garantiza una calidad constante durante toda la producción.

· Geometría compleja simplificada: el software CNC puede manejar fácilmente perfiles de dientes complejos, incluidos dientes asimétricos, involutas modificadas y diseños personalizados que serían extremadamente difíciles o imposibles de crear manualmente.

· Mayor eficiencia y productividad: la automatización CNC permite la fabricación sin supervisión, lo que reduce significativamente el tiempo de producción y los costos de mano de obra por unidad.

· Flexibilidad y Prototipado rápidoCambiar el diseño de un engranaje es tan sencillo como modificar el archivo CAD y generar una nueva trayectoria. Esto permite iteraciones rápidas y un prototipado rentable sin necesidad de herramientas personalizadas.

Aplicaciones: Donde los engranajes de precisión son fundamentales

Los engranajes mecanizados por CNC se encuentran en prácticamente todas las industrias que exigen confiabilidad y rendimiento:

· Automotriz: Transmisiones, diferenciales, sistemas de dirección y componentes del motor.

· Aeroespacial y Defensa: Sistemas de actuación, transmisiones de helicópteros y arrancadores de motores donde el fallo no es una opción.

· Maquinaria Industrial: Robótica, sistemas de transporte, máquinas-herramientas de trabajo pesado y equipos de embalaje.

· Energía renovable: Las enormes cajas de engranajes de las turbinas eólicas que convierten la lenta velocidad del rotor en una rotación de alta velocidad del generador.

· Dispositivos médicos: Equipos de precisión como robots quirúrgicos y sistemas de imágenes (escáneres CT/MRI).

El futuro del mecanizado de engranajes CNC

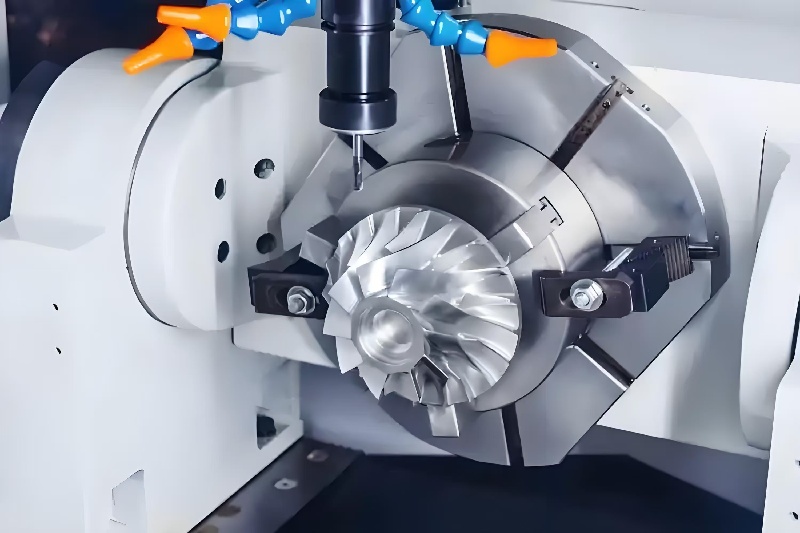

La evolución continúa con tendencias como el mecanizado multieje, que permite completar engranajes complejos en una sola configuración, y la automatización integrada con robótica para la carga y descarga. La fabricación aditiva (impresión 3D) también está surgiendo para crear piezas brutas de engranajes con forma casi final, que luego se terminan con Mecanizado CNC, reduciendo el desperdicio de material. Además, la adopción de IA e IoT (Internet de las Cosas) permite el mantenimiento predictivo, la monitorización en tiempo real y la optimización automática de los procesos de mecanizado para una mayor eficiencia.

Conclusión

El mecanizado de engranajes CNC es más que un simple proceso de fabricación; es la columna vertebral de la ingeniería de precisión moderna. Al combinar el diseño digital con el corte automatizado de alta precisión, permite la creación de engranajes avanzados, fiables y eficientes que impulsan nuestro mundo. A medida que la tecnología avanza, el CNC se mantendrá a la vanguardia, impulsando la innovación en el diseño y la producción de engranajes en los años venideros.
